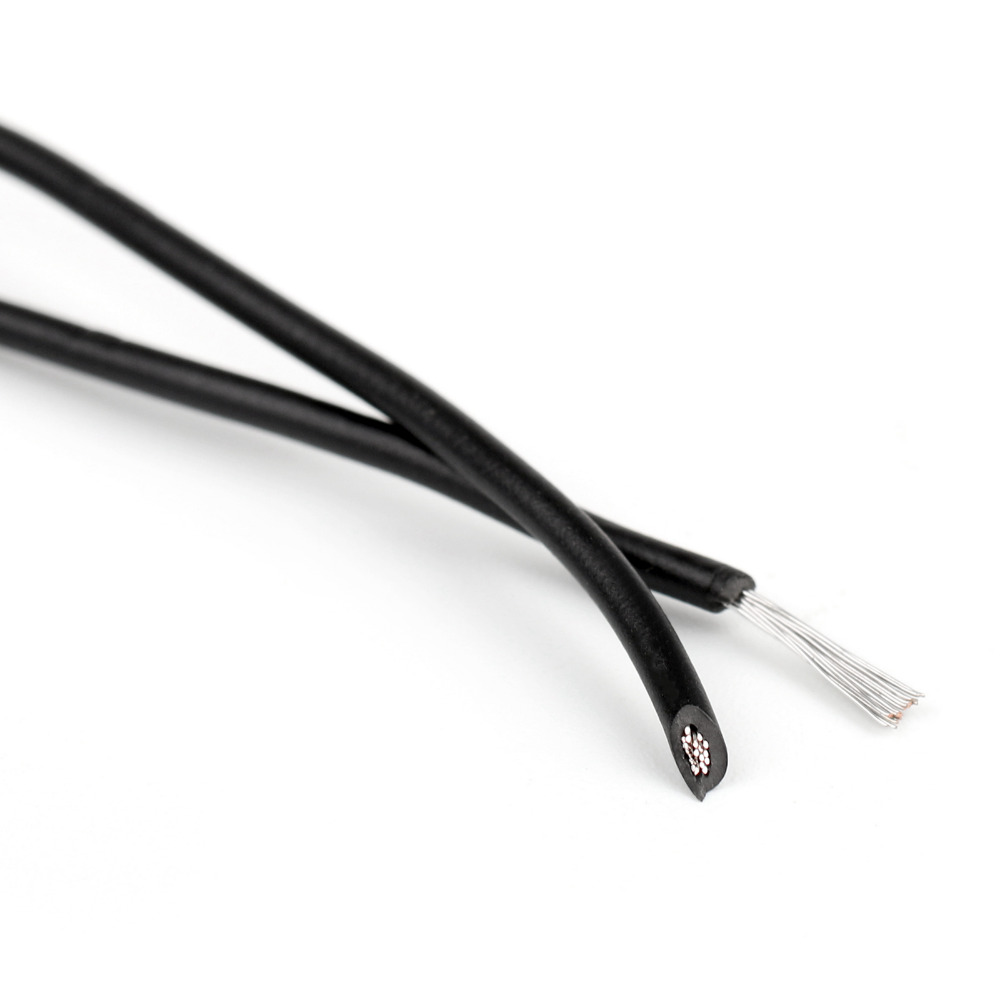

AWM 3321 XLPE-Mantel UL-Stil 600V Anschlussdraht ist der 0HLS (Null halogener niedriger Rauch) elektrischer Draht bestätigt zu RoHS.
Allgemeine Anwendungen dieses Anschlusskabels werden für die interne Verdrahtung von elektronischen Geräten und elektrischen Geräten verwendet.
Detaillierte Anwendungen: Motor, Lampe und Beleuchtung, Warmwasserbereiter, Transformatoren, Wäschetrockner, Kocher, Toaster, Gasheizung, elektrische Heizung und andere Hochleistungsgeräte und Geräte, deren Temperatur nicht höher als 150 ℃ .
XLPE-Isoliermaterial auch mit ausgezeichneter Hitzebeständigkeit und mechanischer Stärke ist beständiger, niedriger dielektrischer Verlust als PVC-Isolierungsmaterial . Es hat die Eigenschaften von ausgezeichneter elektrischer Leistung, Alterungsbeständigkeit, chemischer Korrosion und starker Belastbarkeit.
Technisches Datum:
- Nenntemperatur: 150 ℃
- Nennspannung: 600V
- Referenzstandard: UL-Thema 758, UL1581
- Leiter: 30-10AWG t innen oder blank, verseilt oder festes Kupfer
- Isolierung: XLPE mit mehreren Farben zur Auswahl
- Gleichmäßige Dämmstärke zum leichten Abziehen und Schneiden
- Bestanden UL VW-1, cUL FT1 und JQA F-Markierung Flammentest
|
AWG
|
NO.
mm
|
Diameter
mm
|
Thickness
mm
|
Overall
Diameter
mm
|
Maximum
Resistance at 20℃
Ω/km
|
|
30
|
7/0.102
|
0.30
|
0.79
|
1.90
|
354.33
|
|
28
|
7/0.127
|
0.38
|
0.79
|
2.00
|
223.75
|
|
26
|
7/0.160
|
0.48
|
0.79
|
2.05
|
139.76
|
|
24
|
11/0.160
|
0.61
|
0.79
|
2.20
|
88.36
|
|
22
|
17/0.160
|
0.76
|
0.79
|
2.40
|
60.16
|
|
20
|
21/0.178
|
0.94
|
0.79
|
2.55
|
38.58
|
|
18
|
34/0.178
|
1.20
|
0.79
|
2.80
|
22.98
|
|
16
|
26/0.254
|
1.50
|
0.79
|
3.10
|
15.06
|
|
14
|
41/0.254
|
1.88
|
0.79
|
3.50
|
9.59
|
|
12
|
65/0.254
|
2.36
|
0.79
|
4.00
|
6.07
|
|
10
|
66/0.320
|
3.00
|
0.79
|
4.65
|
3.73
|
Paketoptionen:
